Промышленное оборудование в значительной степени зависит от прочных поверхностей, чтобы выдержать суровые условия эксплуатации. Когда компоненты начинают изнашиваться, инженеры часто ищут самую надежную защиту. Распространенное заблуждение в сфере промышленных закупок заключается в том, что «чем толще, тем лучше» с точки зрения износостойкости. В действительности толщина покрытия термического напыления строго определяется физикой остаточных напряжений.
В этом руководстве раскрываются технические ограничения термического напыления, а также рассматривается, как выбор материала и методы нанесения влияют на производительность. Мы выясним, почему существуют эти границы и как эффективно их преодолевать. Он обеспечивает реалистичную основу для оценки толщины критически важных промышленных компонентов, в частности промышленного ролика, втулки вала и ракельного лезвия, чтобы сбалансировать срок службы, точность размеров и риск расслоения. Понимая эти параметры, вы можете проектировать поверхности, которые будут надежно работать при самых тяжелых механических нагрузках.
Чтобы понять, почему мы не можем просто распылить на деталь бесконечные слои материала, мы должны посмотреть, как эти покрытия формируются на микроскопическом уровне. Ограничения обусловлены не возможностями машины, а фундаментальной физикой.
В процессе нанесения расплавленные или полурасплавленные частицы ударяются о основу с высокой скоростью. При ударе они превращаются в тонкие диски, называемые «пятнами», и быстро замерзают. Такое быстрое закаливание приводит к сжатию материала. Поскольку пластина прикреплена к подложке, это сокращение создает растягивающее напряжение. По мере того, как вы строите покрытие слой за слоем, это внутреннее напряжение увеличивается. В конце концов, накопленное напряжение превысит либо прочность сцепления самого покрытия, либо адгезионную связь, которую оно разделяет с подложкой.
Инженеры должны тщательно балансировать плотность и пористость при проектировании защитного слоя. Каждая характеристика по-разному взаимодействует с внутренним напряжением:
Когда вы превышаете технические возможности конкретного материала, происходят катастрофические сбои. К трем наиболее распространенным последствиям чрезмерного опрыскивания относятся:
Чтобы безопасно увеличить толщину твердого верхнего покрытия, инженеры часто используют промежуточный слой, известный как связующее покрытие. Обычно выбирают такие металлы, как никель-алюминий (NiAl). Они помогают контролировать несоответствие коэффициента теплового расширения (КТР) между стальной подложкой и жестким керамическим верхним покрытием. Действуя как пластичная буферная зона, связующее покрытие поглощает термические удары и напряжения сдвига, предотвращая преждевременное расслоение интерфейса.
Максимальная глубина сборки сильно варьируется в зависимости от технологии применения. Следующие базовые возможности представляют собой типичные инженерные стандарты. Имейте в виду, что конкретная настройка параметров может немного изменить эти пределы, но они служат надежной основой для первоначального проектирования.
В системах дуги и пламени обычно применяются пластичные металлические сплавы, такие как нержавеющая сталь, цинк или бронза. Поскольку эти материалы по своей природе гибкие, они прекрасно поглощают внутренние напряжения.
Эти процессы генерируют чрезвычайную кинетическую энергию или тепловую энергию для нанесения твердых и плотных материалов. Хотя они обеспечивают непревзойденную защиту, их низкая пластичность означает, что напряжение быстро накапливается.
Высокоскоростное воздушное топливо (HVAF) представляет собой сдвиг в современных методах применения. Он использует топливовоздушную смесь вместо кислородно-топливной смеси, присутствующей в HVOF. Это приводит к более низкой температуре частиц во время транспортировки.
| поскольку частицы подвергаются меньшему термическому разложению и сохраняют лучшую пластичность, HVAF может обеспечить более толстые наросты карбида — до 0,050 дюйма (1,27 мм) — без разрушения под напряжением. | Типичная | максимальная толщина. | Припуск |
|---|---|---|---|
| Дуга/пламенное распыление | Пластичные металлические сплавы | До 0,250 дюйма (6,35 мм) | Тяжелая размерная реставрация |
| ХВОФ / Плазма | Карбиды и керамика | ~0,020 дюйма (0,5 мм) | Сильный износ и химическая защита |
| ХВАФ | Пластичные карбиды | До 0,050 дюйма (1,27 мм) | Высокая ударная износостойкость |
Спецификации должны меняться в зависимости от механической функции детали. Общий подход к глубине применения гарантирует провал. Давайте рассмотрим три различных промышленных компонента, чтобы увидеть, как их уникальные рабочие условия диктуют технологию обработки поверхности.
В процессах обработки и переработки полотна промышленный каток требует тонкого баланса тяги, износостойкости и, иногда, антипригарных свойств. Эти массивные цилиндры обрабатывают абразивную бумагу, фольгу или пленки на высоких скоростях.
Стратегия толщины: на эти цилиндры часто наносится толщина от 0,005 до 0,015 дюйма. Это обеспечивает достаточный объем материала для окончательного измельчения. Достижение точной концентричности и определенной шероховатости поверхности (часто 30 RMS или выше) имеет решающее значение для выравнивания полотна.
Комбинированный подход: многие ролики используют технику «пиков и впадин». Техники распыляют твердую твердосплавную матрицу для создания прочных выступов. Затем они пропитывают пористые впадины фторполимерами, такими как ПТФЭ. Эта композитная стратегия позволяет получить поверхность, которая является одновременно очень износостойкой и совершенно антипригарной.
Втулка вала работает в невероятно суровых зонах. Он сталкивается с высоким трением из-за уплотнений уплотнений, локального абразивного износа и постоянного воздействия агрессивных жидкостей.
Стратегия толщины: спецификация требует достаточной глубины, чтобы действовать в качестве защитного барьера от износа. Однако при этом необходимо строго соблюдать жесткие допуски на зазоры внутри корпуса насоса. Чрезмерное наращивание здесь вызывает механическое связывание.
Снижение риска: во время нанесения необходимо строго контролировать температуру основания. Она должна оставаться ниже 250°C. Если толстая набивка приводит к перегреву детали, возникает металлургическая деформация, деформирующая втулку. Кроме того, высокопористые накладки на этих деталях требуют герметиков из эпоксидной смолы или силиката натрия, чтобы предотвратить подрезание основного металла коррозионно-активными жидкостями.

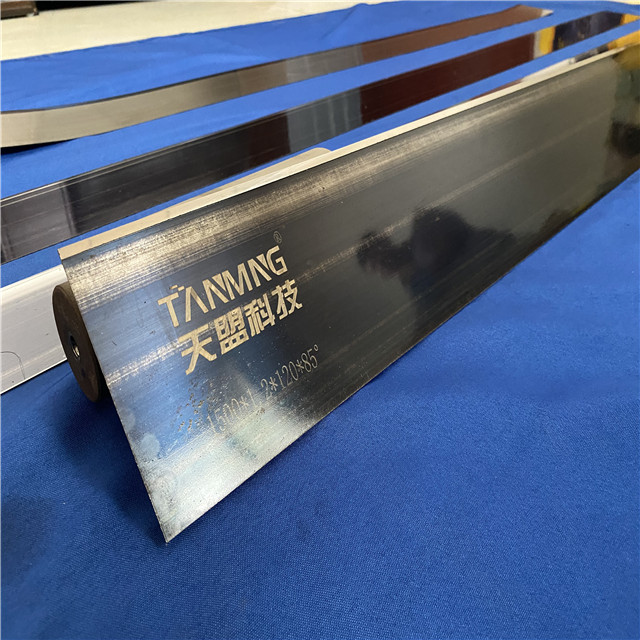

При разработке Doctor Blade главным правилом является абсолютная точность. Удержание кромки и минимальное трение имеют приоритет над объемной массой.
Стратегия толщины: в отличие от толстых цилиндров, защита кромки лезвия должна быть строго ограничена. Им часто требуются сверхтонкие прецизионные альтернативы, такие как PVD/DLC, в диапазоне 1–5 мкм. Если используются традиционные методы, они предполагают узкоспециализированное нанесение микротолщины строго по фаске.
Влияние на производительность: слишком толстый защитный слой на лезвии скругляет режущую геометрию. Это увеличивает сопротивление и вызывает вибрацию сопрягаемой поверхности. И наоборот, если оно слишком тонкое, абразивное полотно преждевременно изнашивает лезвие. Точность здесь не подлежит обсуждению.
Указание размеров на чертеже — это только первый шаг. Воплощение этой цифры в реальность требует строгого контроля процесса. Зазор между тем, что выходит из распылителя, и окончательным размером полировки определяет успех проекта.
Нельзя просто провести краскопультом над деталью и угадать глубину. Число оборотов в минуту, скорость поверхности и параметры высоты ступеньки определяют точный объем, наносимый за один проход. Если автоматика движется слишком быстро относительно вращения, плохой контроль приводит к дефектам спирали «парикмахерской стойки». В результате на компоненте образуется спираль из высоких и низких точек.
Достижение целевой глубины требует агрессивного управления температурным режимом. Поскольку при каждом проходе происходит сильное нагревание, активное охлаждение является обязательным. Технические специалисты используют струи сжатого воздуха или жидкий CO2 непосредственно на детали. Это отводит тепло во время последовательных проходов, не прерывая нанесения. Плохое управление температурным режимом приводит к немедленному растрескиванию, поскольку деталь сильно расширяется и сжимается.
Функциональные ограничения редко достигаются прямо за кабиной. Необходимо учитывать многоступенчатую отделку.
Предупреждение: Неправильная последующая шлифовка толстых керамических или твердосплавных слоев приводит к интенсивному образованию микротрещин. Использование неправильной скорости подачи алмазного круга полностью разрушит барьер, независимо от того, насколько идеально он был установлен в камере.
Четкая связь между инженерами-конструкторами и специалистами по применению предотвращает преждевременные отказы. Используйте этот практический контрольный список при формулировании запроса предложения или спецификации проекта.
Оптимизация глубины применения — это, по сути, упражнение в структурном балансе. Чрезмерная толщина приводит к напрасной трате капитала и провоцирует катастрофическое расслоение из-за захваченных остаточных напряжений. И наоборот, недостаточное проектирование делает критические компоненты уязвимыми для преждевременного износа и химического воздействия.
Понимая физические ограничения различных материалов — от пластичных металлических сплавов до жестких карбидов — вы можете указать допуски, которые действительно увеличивают механическую долговечность. Всегда учитывайте необходимые припуски на механическую обработку и строгий температурный контроль во время нанесения.
Чтобы обеспечить успех, мы настоятельно рекомендуем группам по закупкам и инженерам-механикам взаимодействовать со специалистами по покрытиям на ранних этапах проектирования. Согласование геометрии подложки, выбранного типа процесса и возможностей последующей обработки с первого дня гарантирует, что поверхность будет работать точно так, как задумано.
Ответ: Нет. Поскольку связь является механической, напыление нового материала на деградировавшее, загрязненное или окисленное покрытие приводит к немедленному выходу из строя. Старое покрытие необходимо полностью снять, профилировать подложку и нанести новый слой.
A: Обычно варьируется от 0,010 дюйма до 0,020 дюйма (250–500 микрон), часто в сочетании с герметиком для закрытия микроскопических пор и блокирования химических путей к подложке.
Ответ: Обычно происходит наоборот. По мере увеличения толщины накопленное остаточное напряжение создает большую нагрузку на границу раздела механического соединения, снижая общую прочность соединения по сравнению с более тонким слоем, нейтральным к напряжению.
