Руководство по нанесению покрытий из карбида вольфрама для быстроизнашивающихся промышленных компонентов

Сегодня промышленные предприятия переживают критический переходный период. Компании быстро отходят от традиционных методов обработки поверхности, таких как твердое хромирование. Строгие экологические нормы способствуют этому общеотраслевому сдвигу. Современные рынки также требуют гораздо более длительного жизненного цикла компонентов. Инженеры часто становятся свидетелями преждевременного выхода из строя дорогостоящих компонентов конструкции. Сильное истирание, эрозия и износ скольжения ежедневно разрушают эти критически важные детали. Быстрая деградация оборудования приводит к дорогостоящим простоям и частой замене.

Эффективно решить эту проблему можно, используя покрытие из карбида вольфрама . Эта передовая технология обеспечивает чрезвычайную твердость твердого сплава непосредственно на поверхности подложки. Он достигает впечатляющей твердости 2000–2700 HV без изменения структурной целостности основного металла.

В этой статье представлена ​​комплексная структура технической оценки. Команды инженеров и закупщиков узнают, когда именно следует указывать эти защитные уровни. Вы узнаете, какие прикладные процессы максимизируют производительность. Мы также изучим практические способы преодоления присущих материальных ограничений. При правильном применении эта стратегия защиты поверхности значительно продлевает срок службы оборудования.

Ключевые выводы

• Покрытия из карбида вольфрама образуют механическую связь при температурах обычно ниже 300°F, исключая риск деформации подложки.

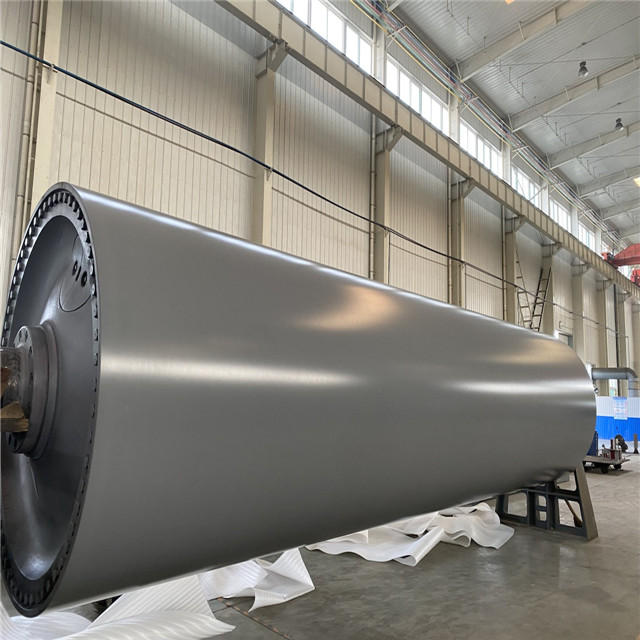

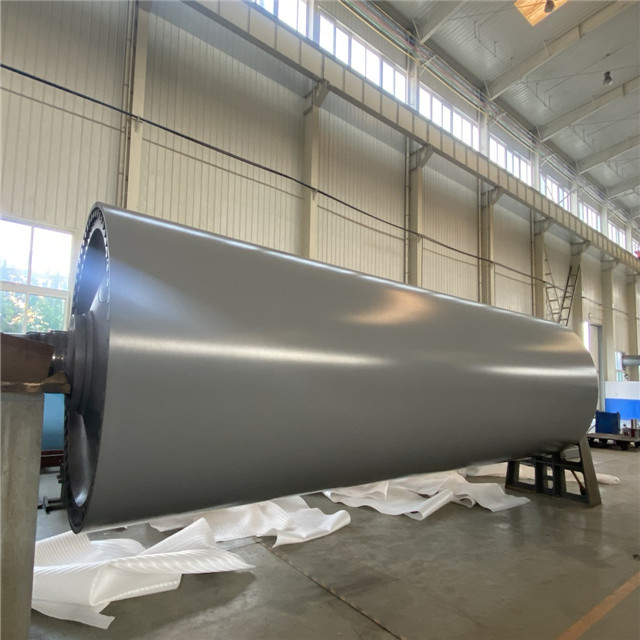

• Для крупногабаритных компонентов (таких как промышленные ролики или корпуса насосов) покрытия являются более экономичными по сравнению с производством цельных твердосплавных изделий.
• Выбор связующего имеет решающее значение: используйте кобальт для чистого износа, NiCoCr для агрессивных сред и переходите на карбид хрома, если рабочая температура превышает 500°C.
• HVOF (High Velocity Oxy-Fuel) является отраслевым стандартом для этого материала, обеспечивающим плотность >99% и исключительную прочность сцепления.
• Внедрение требует учета ограничений применения по прямой видимости и несоответствия коэффициента теплового расширения (КТР) между покрытием и основным металлом.

1. Покрытие, твердый сплав или наплавка: основа принятия технических решений

Инженеры должны тщательно оценить соответствующую стратегию защиты поверхности. Это решение следует основывать на нагрузке, геометрии компонента и бюджете проекта. Каждый подход служит определенной инженерной цели. Ниже мы разберем технические различия, чтобы помочь вам в процессе спецификации.

Твердые компоненты из карбида вольфрама

Твердосплавные детали обладают огромной прочностью на сжатие. Производители используют их для небольших, высокотехнологичных инструментов. Режущие пластины, матрицы для волочения проволоки и сопла сверхвысокого давления изготовлены из твердого сплава.

• Лучше всего подходит для: небольших деталей, требующих полной износостойкости или выдерживающих огромные сжимающие нагрузки.
• Недостатки: Твердый сплав чрезвычайно хрупок. Он разрушается под сильным растягивающим напряжением. Производство крупномасштабных промышленных компонентов из твердого сплава остается непомерно дорогостоящим.

Покрытие из карбида вольфрама (термическое напыление)

Термическое напыление обеспечивает универсальный компромисс. Он наносит тонкий, сверхтвердый слой именно там, где это необходимо.

• Подходит для: продления срока службы массивных компонентов, где требуется только защита на уровне поверхности. Типичные примеры включают большие задвижки, валы насосов и экструзионные шнеки.
• Механизм: Этот процесс создает низкотемпературную механическую связь. Температура подложки редко превышает 300°F. Низкая температура обеспечивает точные допуски на размеры. Это полностью позволяет избежать изменения металлургии основного металла или возникновения термической деформации.

Наплавка (наплавка)

Наплавка предполагает наварку толстых защитных слоев на подложку. Он превосходен в жестоких условиях.

• Лучше всего подходит для: экстремальных ударов и глубоких строжек. В горных дробилках и тяжелых землеройных ковшах широко используется наплавка.
• Механизм: Наплавка создает высокотемпературную металлургическую связь. Материал наплавки растворяется непосредственно в основном металле. Получается гораздо более толстый слой от 2 до 10 миллиметров. Однако ему не хватает точности размеров, свойственной термическому напылению.

Техническая сравнительная таблица

2. Формулирование среды обслуживания: выбор матрицы и связующего

Частицы карбида вольфрама не могут существовать отдельно. Это хрупкие керамические соединения. Производители должны суспендировать эти твердые частицы в металлическом связующем. Эта матрица поглощает удары и скрепляет покрытие. Выбор правильной матрицы предотвращает преждевременный выход из строя в полевых условиях.

Чистый абразивный и скользящий износ

Многие промышленные машины работают в сухой, неагрессивной среде. Пыль, песок и трение вызывают основной ущерб.

• Состав: Карбид вольфрама в сочетании с кобальтом (WC-Co).
• Результат: Данная формула обеспечивает максимальную твердость. Оно обеспечивает исключительную износостойкость при сухом трении скольжения. Однако кобальт быстро разлагается под воздействием агрессивных химикатов.

Износ плюс агрессивная среда

Морские буровые установки и химические перерабатывающие заводы сталкиваются с двойной угрозой. Компоненты подвергаются как механическому износу, так и агрессивным химическим воздействиям.

• Состав: карбид вольфрама в сочетании с никелем-кобальтом-хромом (WC-NiCoCr) или кобальт-хром-никелем (WC-CoCrNi).
• Результат: добавление хрома и никеля значительно повышает коррозионную стойкость. Эта матрица предотвращает окисление связующего. Он предотвращает растворение металлической матрицы в соленой воде или кислотных жидкостях.

Высокотемпературные ограничения

Термические условия диктуют строгие ограничения по материалам. Инженеры должны внимательно следить за рабочей температурой.

• Ограничение: стандартный карбид вольфрама начинает быстро окисляться при высоких температурах. В средах, богатых кислородом, разложение начинается при температуре от 500 до 600°C. Материал размягчается и теряет свои износостойкие свойства.
• Альтернатива: вам необходимо перейти на смеси карбида хрома (Cr3C2) для работы при повышенных температурах. Карбид хрома в сочетании с никель-хромовой связкой надежно работает при температуре до 850°C.

Распространенные ошибки при выборе связующего

Многие отделы закупок по умолчанию используют стандарт WC-Co для каждого приложения. Они игнорируют химию операционной среды. Использование стандартных кобальтовых связующих в морской среде приводит к быстрой гальванической коррозии. Связующее растворяется, оставляя частицы карбида без поддержки. Затем покрытие отслаивается крупными хлопьями. Всегда подбирайте химический состав связующего в зависимости от конкретного воздействия жидкости.

3. Методологии применения: почему доминирует HVOF

Правильное применение материала имеет такое же значение, как и его рецептура. Вы должны оценить, как материал попадает на основу. Методика нанесения напрямую определяет плотность покрытия, пористость и эксплуатационные характеристики.

HVOF (высокоскоростной кислородно-топливный)

HVOF является неоспоримым отраслевым стандартом для применения твердых карбидов. Для создания покрытия используется кинетическая энергия, а не экстремальная тепловая энергия.

• Механизм: Система сжигает кислород и топливный газ внутри камеры высокого давления. В результате сгорания полурасплавленные частицы порошка выбрасываются через сопло на сверхзвуковой скорости. Частицы ударяются о подложку с огромной силой.
• Результаты: HVOF производит сверхплотные покрытия, плотность которых превышает 99%. Оставляет минимальную пористость. Высокая скорость удара создает сжимающие остаточные напряжения внутри слоя. Это сжимающее напряжение предотвращает растрескивание и позволяет создавать более толстые защитные наросты, чем при стандартном плазменном напылении.

Процесс кинетического переноса HVOF

1. Горение: Кислород и топливо смешиваются и воспламеняются под высоким давлением.
2. Ускорение: расширение газа ускоряет частицы порошка до скорости, превышающей 2 Маха.
3. Нагрев: частицы размягчаются ровно настолько, чтобы деформироваться при ударе, не плавясь полностью.
4. Воздействие: Частицы расплющиваются в тонкие пластинки, механически сцепляясь с подложкой.

Процесс детонационного пистолета (D-Gun)

Процесс D-Gun предлагает альтернативную высококинетическую методологию. Он имеет сходство с HVOF, но работает с использованием другой физики.

• Механизм: D-Gun использует контролируемые взрывы газа внутри длинного ствола с водяным охлаждением. Он выпускает частицы отдельными импульсами на экстремальных скоростях.
• Результаты: Этот процесс обеспечивает исключительно высокую прочность соединения. Он производит одни из самых плотных доступных покрытий. Производители аэрокосмической отрасли и производители клапанов высокого уровня часто указывают применение D-Gun для критически важных компонентов.

Соображения по выбору источников

Для надежного развертывания этих технологий требуются высококвалифицированные партнеры. Вы должны найти поставщиков, способных разработать точные продукты для термического напыления, изготовленные по индивидуальному заказу . Правильное выполнение требует строгого контроля за размером частиц порошка. Покрытия HVOF премиум-класса требуют плотного распределения порошка, часто с точностью до 30–50 микрон. Неправильный размер частиц приводит к засорению сопел, высокой пористости и катастрофическим сбоям в работе.

4. Замена твердого хромирования: окупаемость карбида вольфрама

Промышленные сектора активно отказываются от устаревших методов обработки поверхности. Твердое хромирование доминировало на рынке на протяжении десятилетий. Сегодня решения для термического напыления предлагают превосходную альтернативу. Сравнение этих существующих технологий показывает явные эксплуатационные преимущества.

Перекрытие производительности и превосходство

Карбид вольфрама HVOF всегда соответствует характеристикам твердого хрома или превосходит его. Он обеспечивает превосходную устойчивость к сильной эрозии и истиранию при скольжении. В то время как твердый хром обеспечивает твердость примерно от 850 до 1000 HV, термические напыляемые карбиды легко преодолевают твердость 1200 HV в напыленной матрице. Повышенная твердость напрямую приводит к увеличению интервалов между циклами технического обслуживания.

Соответствие нормативным требованиям

Процессы хромирования подвергают рабочих воздействию шестивалентного хрома (Cr6+). Это вещество очень токсично и строго регулируется. Глобальные агентства требуют ужесточения экологических стандартов EPA и REACH. Переход на термическое напыление исключает это токсическое воздействие. Это защитит вашу деятельность в будущем от надвигающегося запрета на использование химических веществ и снизит плату за утилизацию опасных отходов.

Эффективность производства

Термическое напыление значительно сокращает время выполнения работ. Твердое хромирование требует длительного погружения в химическую ванну на несколько дней. HVOF выполняет то же покрытие за несколько часов. Кроме того, современное распылительное оборудование обеспечивает превосходную поверхность после напыления. Иногда можно полностью обойтись без вторичной обработки. И наоборот, хромирование почти всегда требует обширной последующей шлифовки для достижения допуска по размерам.

Сравнительная таблица: карбид вольфрама HVOF и твердый хром

5. Технические ограничения и риски реализации

Инженеры должны признать объективную реальность на этапе проектирования. Ни одна обработка поверхности не является идеальной. Прежде чем выбирать решения для термического напыления, необходимо учитывать конкретные физические ограничения. Игнорирование этих рисков приводит к дорогостоящим производственным сбоям.

Ограничение прямой видимости

HVOF и аналогичные термические спреи действуют строго в пределах прямой видимости. Краскопульт должен быть направлен прямо на обрабатываемую поверхность. Операторы обычно поддерживают расстояние в 8 дюймов для оптимального воздействия частиц.

• Проблема: по-прежнему чрезвычайно сложно покрывать изделия со сложным внутренним диаметром (ID). Глубокие отверстия и узкая внутренняя геометрия блокируют струю распыления.
• Решение: вам необходимо перепроектировать детали, чтобы обеспечить возможность внешнего покрытия, когда это возможно. Если внутреннее покрытие является обязательным, проконсультируйтесь со специалистами по поводу специальных удлинителей распыления внутреннего диаметра, хотя они по-прежнему имеют ограничения по глубине.

Несоответствие теплового расширения (CTE)

Теплофизика определяет, как материалы ведут себя под воздействием тепла. Карбид вольфрама имеет коэффициент теплового расширения (КТР) примерно от одной трети до половины коэффициента термического расширения стали. Они расширяются и сжимаются с совершенно разной скоростью.

• Риск: быстрое термоциклирование вызывает серьезное напряжение непосредственно на линии соединения. Сталь быстро расширяется, а жесткий карбидный слой сопротивляется. Это несоответствие приводит к микротрещинам, расслоению или катастрофическому растрескиванию.
• Решение: инженеры решают эту проблему, нанося тонкие переходные металлические связующие слои. Вы также должны реализовать точный рабочий контроль, чтобы избежать внезапных температурных скачков во время запуска оборудования.

Сложности отделки

Достижение чрезвычайной твердости создает проблемы для последующего производства. Поскольку поверхность локально достигает 2000+ HV, вы не можете использовать стандартные абразивы из оксида алюминия или карбида кремния.

• Препятствие: шлифовка после нанесения покрытия требует специального алмазного инструмента или инструмента из кубического нитрида бора (CBN). Эти инструменты стоят значительно дороже, чем стандартные шлифовальные круги.
• Влияние: это требование влияет на бюджеты на техническое обслуживание и сроки выполнения работ. Вы должны учитывать затраты на специализированное измельчение при первоначальном планировании проекта.

Заключение

Покрытия из карбида вольфрама представляют собой высокопроизводительный инженерный компромисс. Они устраняют разрыв между чрезвычайной долговечностью цельного твердого сплава и конструкционной универсальностью стандартной стали. Нанося специализированный порошок посредством сверхзвукового термического напыления, производители значительно продлевают срок службы критически важных промышленных объектов.

Успех в конечном итоге требует подбора точного состава связующего в соответствии с вашей операционной средой. Необходимо учитывать рабочие температуры, агрессивные жидкости и абразивные нагрузки. Использование процесса HVOF обеспечивает максимальную плотность и прочность соединения. Однако на этапе проектирования необходимо тщательно учитывать ограничения прямой видимости и несоответствия теплового расширения.

Мы рекомендуем провести тщательный анализ износа вышедших из строя компонентов. Определите точные виды отказов, которые приводят к простоям. Затем проконсультируйтесь напрямую с сертифицированным специалистом по термическому напылению. Они помогут вам определить, обеспечивает ли геометрия вашего компонента надежное применение в прямой видимости. Активное внедрение этой технологии обеспечивает лучшую эксплуатационную надежность и соответствие нормативным требованиям.

Часто задаваемые вопросы

Вопрос: Какова толщина типичного покрытия из карбида вольфрама?

Ответ: В большинстве промышленных применений диапазон размеров составляет от 0,005 до 0,010 дюйма (125–250 микрон). Однако благодаря использованию уникальных сжимающих напряжений, создаваемых процессом HVOF, локализованные наросты технически могут достигать размеров до 0,5 дюйма. Эта чрезвычайная толщина во многом зависит от геометрии компонента и свойств основного материала.

Вопрос: Будет ли процесс термического напыления деформировать мои точные детали?

Ответ: Нет. Высокоскоростные процессы, такие как HVOF, поддерживают температуру основного материала значительно ниже 300°F (150°C). Такая низкая теплопередача приводит к чисто механическому соединению. Он полностью исключает металлургические изменения, снятие напряжений или термическую деформацию прецизионных компонентов.

Вопрос: Можно ли отремонтировать покрытия из карбида вольфрама?

А: Да. Операторы могут химически снять или механически сошлифовать изношенные покрытия. После удаления старого слоя технические специалисты осматривают базовый компонент и повторно распыляют его. Этот целенаправленный процесс восстановления значительно продлевает общий жизненный цикл дорогостоящего капитального оборудования.
