Подготовка поверхности перед термонапылением: пескоструйная очистка, очистка и контроль шероховатости

Усовершенствованные материалы покрытия часто привлекают внимание во время инженерных проверок. Тем не менее, отраслевые данные указывают на скрытый риск. Более 60% преждевременных отслоений покрытия связано с недостаточной подготовкой поверхности. Этот ошеломляющий процент отказов требует немедленного внимания.

Процесс термического напыления основан прежде всего на механическом соединении. При этом редко достигается настоящий металлургический сплав. Подложка должна обеспечивать точную «фиксацию» или анкерные зубцы. Вы должны достичь этого профиля без загрязнения или чрезмерного остаточного напряжения.

В этой статье представлено общее руководство, ориентированное на принятие решений. Вы узнаете, как установить строгие протоколы подготовки. Мы поможем вам выбрать правильные носители и определить стандарты качества. Используйте это руководство при оценке поставщиков или планировании собственных операций по нанесению покрытий.

Ключевые выводы

• Механика склеивания: Термическое напыление основано на механическом соединении; Для настоящей адгезии требуется как химически чистая поверхность, так и специально разработанный топографический профиль (выступы и впадины).
• Чувствительность процесса. Высококинетические процессы (например, HVOF или холодное напыление) требуют значительно меньшей шероховатости поверхности (Ra), чем низкокинетические процессы (например, газопламенное или дуговое напыление).
• Временной интервал: Очищенные и подвергнутые пескоструйной очистке поверхности должны быть покрыты в течение 4–6 часов, чтобы предотвратить окисление и разрушение под воздействием влаги.
• Гарантия качества: Стандарты адгезии (например, ASTM C633) и строгие ограничения на захват песка (<20%) не подлежат обсуждению для применений с критическим износом и коррозией.

Экономика адгезии: почему подготовка поверхности влияет на срок службы покрытия

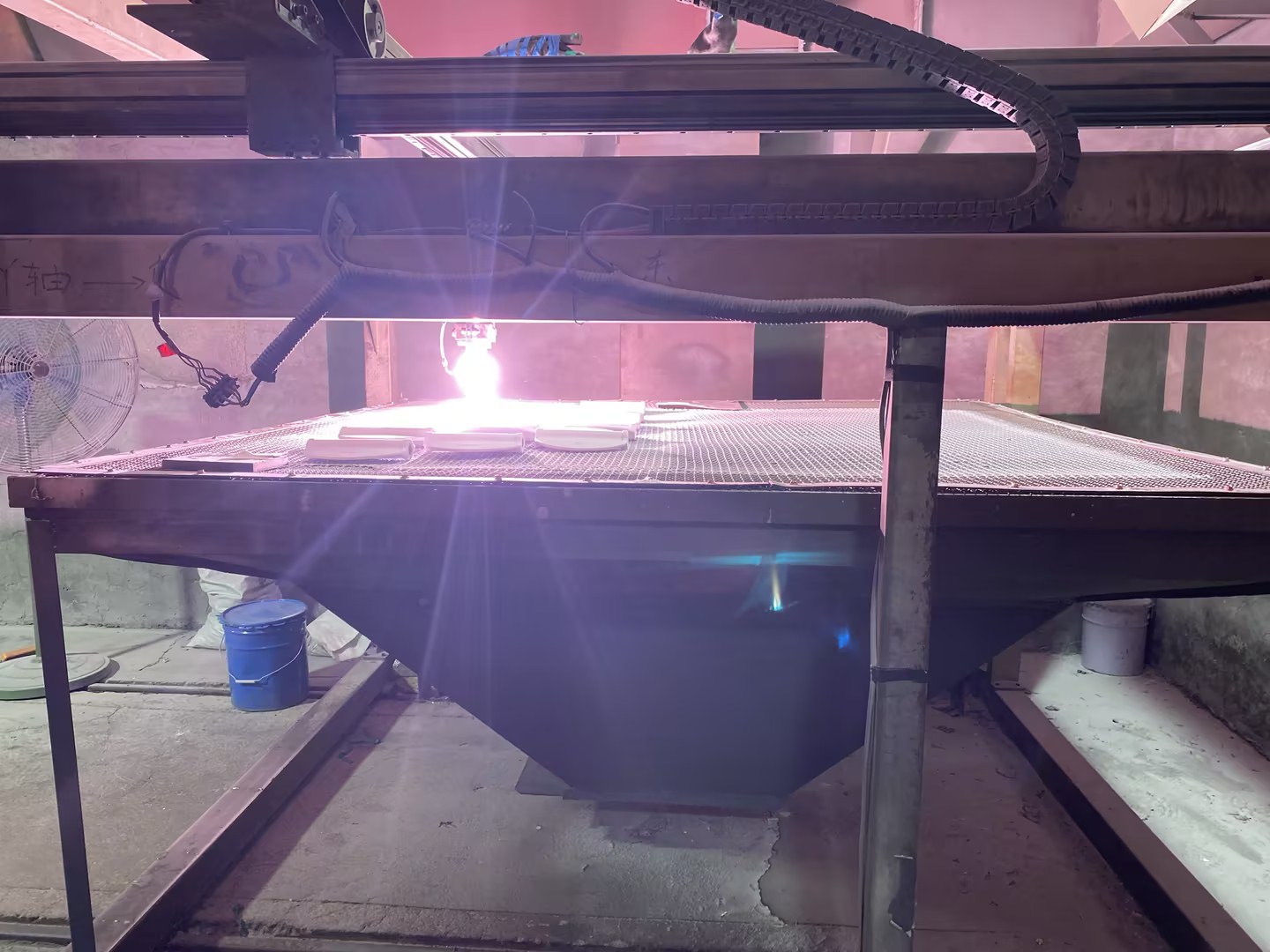

Термическое напыление нельзя рассматривать как обычную сварку. Сварка расплавляет подложку и присадочный металл. Термическое напыление полностью основано на механическом соединении. Расплавленные или полурасплавленные частицы ударяются о поверхность и расплющиваются. Они должны физически соединиться с микроскопическими холмами и долинами. Нельзя просто очистить металл от ржавчины. Вы должны активно «разрезать» субстрат, чтобы создать подрезанные ямки.

Плохая подготовка поверхности влечет за собой огромную цену отказа. Это инициирует каскадную серию дефектов. Во-первых, микроскопические загрязнения препятствуют склеиванию отдельных пятен. Эта слабость приводит к растрескиванию покрытия при термоциклировании. Позже поврежденные интерфейсы позволяют влаге проникать. Локализованная коррозия разрушает компонент изнутри наружу. В аэрокосмической или тяжелой промышленности это приводит к катастрофическому повреждению двигателя или конструкции.

В качестве критерия оценки поставщика следует использовать строгую подготовку поверхности. Он служит основным отличием между магазинами по распылению товаров и надежными партнерами в области разработки. Надежный партнер постоянно поставляет высококачественную продукцию для термического напыления, изготовленную по индивидуальному заказу . Они никогда не срезают углы на этапе активации подложки.

Очистка и маскирование подложки: необходимые условия перед шероховатостью

Перед началом струйной очистки необходимо полностью удалить все поверхностные загрязнения. Серьезную угрозу представляют масла, жиры и углеводороды. Если вы пропустите этот шаг, абразив под высоким давлением загонит эти загрязнения глубоко в профиль основания. Они оказываются в ловушке под недавно сформировавшимися опорными зубами. Когда частицы горячего распыления позже попадают на поверхность, эти захваченные масла испаряются. Расширяющийся газ мгновенно разрушает механическую связь.

Промышленные предприятия используют несколько проверяемых методов обеззараживания субстрата. Вы не можете полагаться только на простое протирание. Мы рекомендуем следующие приемлемые методы очистки:

1. Обезжиривание паром: при этом методе детали подвергаются воздействию горячих паров растворителя. Он равномерно растворяет густую смазку на поверхностях сложной формы.
2. Термическая отпекание: высокопористые детали требуют нагрева. При их запекании сжигаются глубоко впитавшиеся жидкости и остатки углерода.
3. Локальная протирка растворителем. Для очень крупных компонентов можно использовать безворсовую ткань и одобренные растворители. Техникам приходится часто менять ткань, чтобы избежать размазывания масла.

После успешной дезактивации и маскировки часы начинают тикать. Мы называем это правилом исполнения от 4 до 6 часов. Подчеркните это критическое окно соответствия со своей командой. После механической активации поверхности необходимо приступить к нанесению покрытия в течение 4–6 часов. Отсрочка процесса приведет к появлению ржавчины. Это также позволяет открытому металлу впитывать атмосферную влагу. Даже микроскопическая влага резко снижает конечную прочность соединения. Если вы пропустите это окно, вам придется повторно подвергнуть пескоструйной обработке компонент.

Стратегии пескоструйной обработки: выбор среды и контроль параметров

Выбор правильного абразивного материала представляет собой важнейшее инженерное решение. Дебаты о «белом» и «дешевом» доминируют во многих цехах. Мы настоятельно рекомендуем плавленый оксид алюминия. Вам следует использовать либо 99% белого оксида алюминия, либо 3% оксида алюминия коричневого цвета. Эти материалы разрушаются при ударе, обнажая новые острые края. Они сохраняют угловатую форму. Они также химически инертны, предотвращая гальванические реакции.

Белый оксид алюминия дает явное практическое преимущество. Он становится серым, когда загрязняется металлическим мусором. Это изменение цвета дает операторам немедленный визуальный сигнал о необходимости замены носителя. Не игнорируйте этот сигнал. Предостерегите свою команду от дешевой стальной крошки. Стальная крошка часто оставляет после себя коррозийные остатки. Когда эти остатки попадают в водную среду, покрытие разрушается. Мягкие материалы, такие как скорлупа грецких орехов или кукурузные початки, одинаково опасны. Они очищают поверхность, но не создают необходимый профиль анкерного зуба.

Вы должны адаптировать окончательную шероховатость к вашему конкретному применению. Различные скорости распыления требуют совершенно разных профилей. Ознакомьтесь со сравнительной таблицей ниже, чтобы получить рекомендации.

Оптимизация параметров требует точных данных. Правильная подготовка поверхности к термическому напылению зависит от статистического планирования экспериментов (SDE). Вы не можете полагаться на догадки оператора. На предприятиях необходимо контролировать такие переменные, как расстояние зазора, давление воздуха и угол сопла. Угол сопла должен оставаться чуть меньше 90 градусов. Строгий угол в 90 градусов направляет песок непосредственно в основу, вызывая захват вместо резки.

Управление скрытыми рисками: упорство и остаточный стресс

Захват песка действует как тихий убийца в индустрии покрытий. Встроенные пескоструйные средства образуют слабый пограничный слой между металлом и новым покрытием. Когда происходит термоциклирование, эти инородные частицы расширяются с разной скоростью. Покрытие неизбежно стирается. Высококлассные аэрокосмические и промышленные стандарты строго регламентируют этот дефект. Они ограничивают перекрестное загрязнение среды максимум на 20%.

Агрессивные взрывные работы также вызывают сжимающее остаточное напряжение. Это вызывает физическую деформацию поверхности подложки. Мы количественно оцениваем этот стресс с помощью полосок Альмена. При испытании Альмена измеряется кривизна стандартной металлической полосы после пескоструйной обработки. Вы должны отличать режущее действие пескоструйной обработки от дробеструйной обработки. При дробеструйной обработке используются круглые материалы для снятия стресса. При пескоструйной очистке используются острые материалы для вырезания подрезов. Вы должны сбалансировать режущее действие, не деформируя тонкостенные детали.

Мягкие основания требуют особого внимания. Мягкие металлы, такие как алюминий и медь, очень чувствительны к сильному залипанию песка. Стандартное давление струи загонит острый глинозем глубоко в мягкую матрицу. Вы должны изменить свои параметры. Уменьшите давление воздуха, увеличьте расстояние или полностью рассмотрите альтернативные методы подготовки.

Оценка альтернативных технологий активации поверхности

Стандартные взрывные работы иногда не отвечают эксплуатационным ограничениям. Экологические нормы, строгие ограничения по шуму или сверхчувствительные поверхности часто запрещают пескоструйную очистку. Инженеры должны оценивать альтернативные технологии при работе с титаном, керамикой или активными средами растений. Облака пыли представляют собой серьезную угрозу безопасности в замкнутых пространствах.

Очистка вращающейся щетиной представляет собой жизнеспособную альтернативу без использования компрессора. Он отлично подходит для ремонта в полевых условиях. Операторы часто используют его на ветряных турбинах или морских нефтяных платформах. Вращающиеся щетинки ударяются о поверхность, создавая профиль фиксации без рыхлых материалов. Исследования доказывают, что прочность сцепления при этом достигает 60% по сравнению с обычной пескоструйной обработкой. Это делает его отличным выбором для обслуживания на месте.

Приложения следующего поколения требуют еще более чистых методов. Лазерная очистка и водоструйная очистка под высоким давлением обеспечивают активацию без захвата. Лазерная абляция испаряет загрязнения, не оставляя после себя никаких физических следов. Водоструйная очистка под высоким давлением удаляет старые покрытия и придает поверхности шероховатость, используя чистую кинетическую энергию. Эти передовые методы становятся все более популярными для узкоспециализированных работ.

Стандарты обеспечения качества: определение приемлемых профилей поверхности

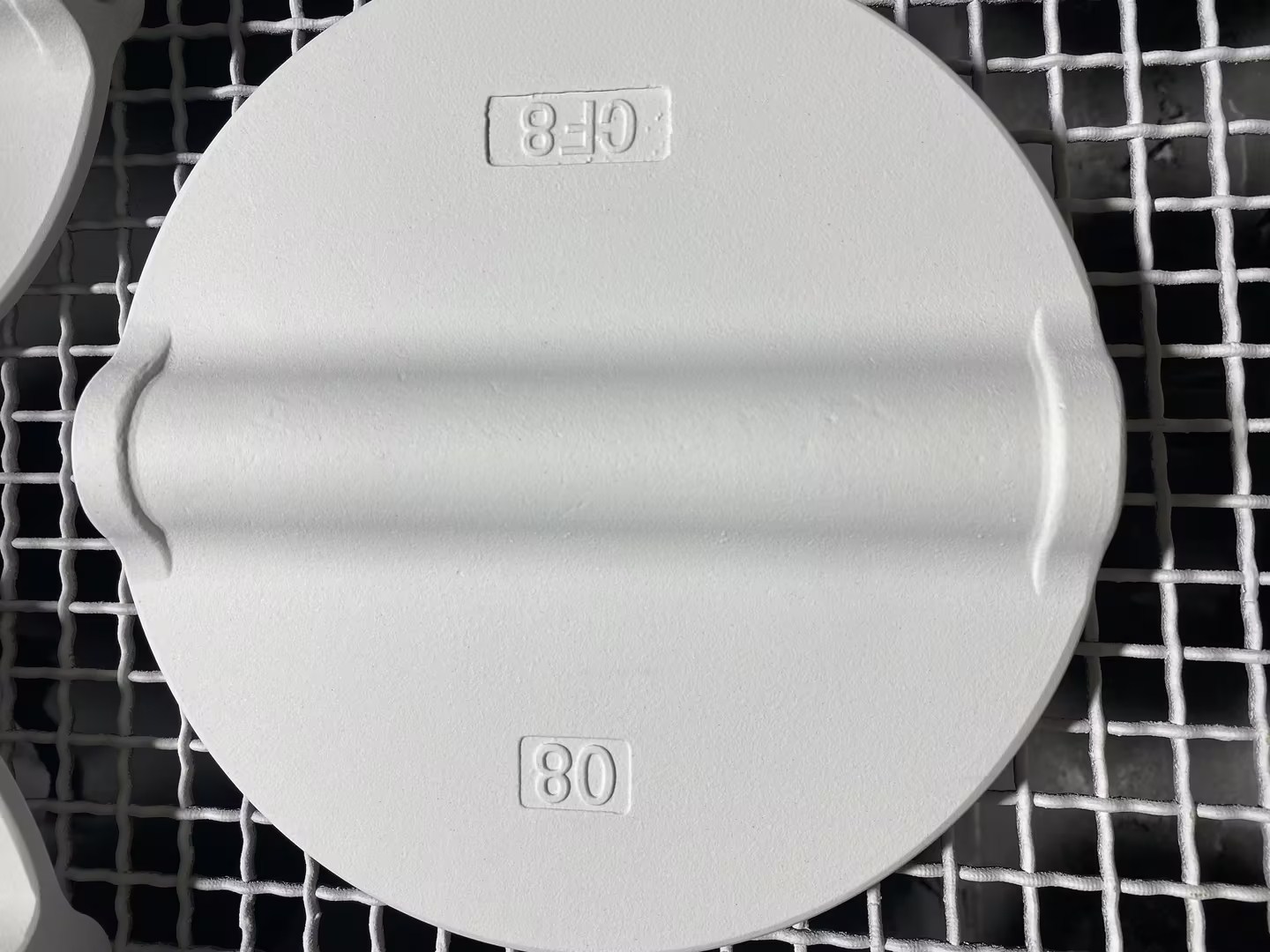

Обеспечение качества начинается с визуальных и тактильных показателей. Правильно очищенная поверхность имеет очень специфические характеристики. Он должен иметь «белую металлическую отделку». Он должен иметь матовый, неотражающий вид. Когда вы перемещаете свет по компоненту, поверхность должна «мерцать» из-за острых выступов и впадин. Прикосновение рукой в ​​перчатке должно напоминать наждачную бумагу с зернистостью 80–100 меш.

Вы должны требовать от своих поставщиков строгого тестирования и соблюдения требований. Требуйте от них соблюдения стандартных протоколов подготовки поверхности, таких как рекомендации AWS/SSPC. Визуальные проверки — это хорошо, но количественные данные предотвращают сбои.

Убедитесь, что ваш процесс гарантирует соответствие окончательным испытаниям на адгезию при отрыве. Стандарт ASTM C633 остается золотым стандартом в нашей отрасли. В зависимости от вашей системы покрытия вы должны ожидать значения, превышающие 5000 фунтов на квадратный дюйм. Соблюдение этих показателей гарантирует, что ваше покрытие выдержит долгосрочное промышленное использование.

Заключение

Подготовка поверхности является структурной основой всего процесса нанесения покрытия. Безупречное высокотехнологичное покрытие на плохо подготовленной стали гарантированно выйдет из строя. Вы должны соблюдать принципы механического соединения. Сосредоточьтесь на тщательной очистке, оптимальном выборе зернистости и строгом соблюдении сроков.

Немедленно примите действенные меры. Поощряйте своих инженеров и отделы закупок проводить аудит объектов поставщиков. Проверьте график замены носителей. Проверьте их экологический контроль, отслеживая влажность и ограничения по времени. Требуйте документацию по параметрам на основе SDE. Выполните эти проверки, прежде чем обращаться к любому поставщику покрытий, чтобы гарантировать долгосрочную надежность компонентов.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать стандартную пескоструйную обработку для подготовки к термическому напылению?

Ответ: Нет. Стандартному песку не хватает угловатости, необходимой для выполнения правильных подрезов в основании. Он просто очищает, а не придает шероховатости. Кроме того, песок представляет серьезную опасность для здоровья из кремнеземной пыли. Для получения правильного профиля анкерного зуба необходимо использовать плавленый оксид алюминия или охлажденное железо.

Вопрос: Как скоро после пескоструйной обработки следует нанести термический спрей?

О: Вы должны нанести покрытие в течение 4-6 часов. Этот временной интервал предполагает среду с контролируемым климатом. Отсрочка нанесения может привести к образованию микроскопической ржавчины и окислению поверхности. Поглощение влаги серьезно снижает механическую прочность соединения.

Вопрос: Почему HVOF требует более низкой шероховатости поверхности, чем дуговое напыление?

Ответ: HVOF использует чрезвычайно высокую кинетическую энергию. Это позволяет частицам аэрозоля агрессивно деформироваться и плотно сцепляться с микропрофилями. Если макрошероховатость слишком глубокая, удар с высокой скоростью создает затенение. Частицы не заполняют глубокие впадины, что приводит к образованию опасных пустот и снижению адгезии.
