Лазерная наплавка против термического напыления: различия в склеивании, тепловложении и результатах ремонта

Износ промышленных компонентов неуклонно ухудшает работу критически важного оборудования. Истирание, коррозия и усталость неизбежно приводят к катастрофическим простоям. Вы теряете деньги каждую минуту, когда ваше оборудование простаивает в ожидании замены или ремонта. Выбор неправильного метода наплавки резко усугубляет эту проблему. Неправильная обработка поверхности часто приводит к преждевременному выходу детали из строя. Это может привести к серьезным искажениям, непредсказуемому короблению или обширному растрескиванию ваших дорогих активов.

Мы знаем, что оценка различных методов восстановления поверхности кажется сложной задачей для инженерных команд. Как лазерная наплавка, так и термическое напыление прекрасно восстанавливают размеры. Они также значительно улучшают свойства поверхности, продлевая срок службы компонентов. Однако их основная физика ведет себя совершенно по-другому. Эти различные взаимодействия субстратов диктуют совершенно разные случаи промышленного использования.

В этом руководстве представлена ​​объективная, основанная на фактических данных система оценки. Вы узнаете, как именно эти технологии сравниваются в отношении механизмов соединения. Мы рассмотрим термические риски, совместимость материалов и долгосрочную производительность. Понимая эти металлургические реалии, вы можете защитить свое оборудование и исключить ненужные циклы ремонта.

Ключевые выводы

• Склеивание: лазерная наплавка создает постоянное металлургическое соединение (настоящий сварной шов); Термическое напыление основано на механической адгезии (кинетическом воздействии).
• Толщина и точность: Термическое напыление превосходно подходит для ультратонких покрытий (до 0,002 дюйма); лазерная наплавка идеально подходит для более толстых структурных наращиваний (> 0,010 дюйма) с точностью формы, близкой к заданной.
• Ограничения по материалам: лазер предназначен только для свариваемых металлов и сплавов; Термическое напыление подходит для неметаллов, включая керамику и полимеры.
• Риск искажения: оба обеспечивают низкую общую температуру детали (<400°F), но лазер обеспечивает микролокальную зону теплового воздействия (HAZ), тогда как термические методы «напыление и плавление» требуют постобработки при высоких температурах (до 2000°F), что может привести к короблению.

Физика адгезии: металлургическая и механическая связь

Чтобы полностью понять технологию поверхности, вы должны сначала понять, как материалы склеиваются друг с другом. Фундаментальное различие между этими двумя технологиями заключается в физике их связи. Один основан на плавлении и синтезе, а другой — на кинетическом ударе и трении.

Лазерная наплавка: металлургическая связь

При лазерной наплавке используется сфокусированная энергия фотонов для создания тщательно контролируемой ванны расплава на поверхности компонента. В ходе этого процесса одновременно в этот точный тепловой фокус вводится металлический порошок или проволока. Мощная энергия сплавляет материал покрытия непосредственно с решеткой подложки.

В результате этого сплавления образуется настоящая металлургическая связь. Он отличается сверхнизким разбавлением, при котором смешивание основного материала обычно не превышает пяти процентов. Поскольку покрытие и подложка плавятся на микроскопическом уровне, они образуют плотный, полностью монолитный слой. Этот постоянный сварной шов становится очень устойчивым к растрескиванию. Оно выдерживает огромное скручивание, сильное напряжение сдвига или сильные ударные нагрузки, при которых другие покрытия легко отслаиваются.

Термическое напыление: механическая связь

И наоборот, при термическом напылении используется отключенный источник тепла. Такие технологии, как плазма, электрическая дуга или высокоскоростное кислородное топливо (HVOF), нагревают и ускоряют частицы к специально подготовленной подложке. Эти полурасплавленные частицы движутся с невероятными скоростями. При ударе они расплющиваются на «пятна» и механически сцепляются с профилем шероховатой поверхности.

Этот процесс обеспечивает исключительно высокую прочность соединения. Современные приложения HVOF при испытаниях на адгезию часто превышают 10 000 фунтов на квадратный дюйм. Тем не менее, по сути, это остается физическим захватом. Покрытие действует как микроскопическая липучка, удерживающая сталь. Если нагрузка выходит за пределы расчетных пределов, особенно при сильных сдвиговых нагрузках, механическое соединение остается подверженным расслоению.

Предостережение о «слиянии»

Многие предприятия используют гибридный метод, известный как «Распыление и плавление», для преодоления ограничений механического соединения. Операторы сначала распыляют на деталь самофлюсующийся сплав. Затем они используют горелки или индукционные катушки для разогрева всего компонента с покрытием до тех пор, пока сплав не расплавится и не сплавится со сталью.

Хотя это обеспечивает настоящую металлургическую связь, это приводит к огромным термическим рискам. Повторный нагрев всей детали часто достигает температуры до 2000°F. Эта сильная жара приводит к серьезным изменениям размеров, потенциальному короблению и микроструктурным повреждениям. Чистая лазерная наплавка полностью позволяет избежать этих катастрофических побочных эффектов.

Управление термическими искажениями: тепловложение и реалии ЗТВ

Тепловложение остается основной проблемой для любого инженера-механика, разрабатывающего процедуру ремонта. Чрезмерные температуры деформируют валы, деформируют корпуса и разрушают состояние основного металла. При сравнении лазерной наплавки и термического напыления тепловая динамика определяет, какой процесс можно безопасно применить.

Температура деталей на макроуровне

Интересно, что оба базовых процесса поддерживают относительно низкую общую температуру макрокомпонента. Во время активной обработки объемная температура детали часто остается ниже 400°F. Этот низкий базовый уровень тепла предотвращает немедленную катастрофическую деформацию. Часто вы можете обращаться с компонентами вскоре после завершения процесса нанесения покрытия.

Локализованное тепловложение и ЗТВ

Решающее различие заключается в локализованном нагреве. Лазерная наплавка концентрирует энергию в очень узком месте. Он создает микроскопическую зону термического влияния (HAZ) прямо на линии соединения, обычно глубиной около 0,03 дюйма. Такая высокая точность позволяет выполнять прецизионный ремонт тонкостенных или очень сложных компонентов, не вызывая при этом структурного ухудшения.

Риски внедрения: высокоуглеродистые стали

Несмотря на свою точность, лазерная наплавка не является волшебным средством. Вы должны признать строгие металлургические реалии. Базовые подложки, содержащие более 0,15% углерода, создают серьезные проблемы при сварке. Быстрый цикл нагрева и закалки лазером может привести к образованию хрупкого мартенсита в высокоуглеродистых сталях.

Чтобы предотвратить хрупкую микроструктуру и последующее растрескивание на линии соединения, необходимо использовать термообработку перед сваркой и после сварки (PWHT). Если ваше предприятие не может выполнить PWHT для массивного стального вала, лазерная наплавка может оказаться неудачной.

Преимущества термического распыления

Именно здесь чистое термическое напыление демонстрирует огромное преимущество. Поскольку он основан на механическом соединении, а не на плавлении подложки, он вызывает практически нулевые металлургические изменения в основном материале. Субстрат никогда не достигает критической температуры превращения. Следовательно, термическое напыление полностью исключает необходимость PWHT, экономя время и предотвращая металлургические осложнения.

Целостность покрытия: пористость, пределы толщины и материалы

Покрытие имеет ценность только в том случае, если оно способно выдерживать условия эксплуатации. Мы должны оценить плотность, максимальную толщину и ограничения по материалам, чтобы обеспечить долгосрочную надежность.

Плотность и коррозионная стойкость

Лазерная наплавка обеспечивает феноменально плотную структуру с пористостью менее 1%. Объективные промышленные данные доказывают его превосходство в суровых условиях. В стандартных тестах на потенциал холостого хода с 3,5% NaCl инконель, нанесённый лазером, значительно превосходит инконель, нанесённый термическим напылением. Плотная матрица лазера предотвращает проникновение коррозии в основной металл.

Пористость при термическом напылении обычно составляет от 5% до 15%, в зависимости от конкретного метода нанесения. Хотя пористость иногда оказывается полезной для удержания поверхностной смазки на движущихся деталях, она представляет собой серьезную проблему в агрессивных химических средах. Коррозионные жидкости проникают в микроскопические поры, воздействуя на линию соединения и заставляя покрытие подниматься, если оно не загерметизировано вторичными эпоксидными смолами.

Габаритные возможности и толщина

Необходимо согласовать толщину покрытия с физическими возможностями технологии:

• Требования к тонкой пленке: Термическое напыление доминирует в ультратонких спецификациях. Он удобно наносит слои толщиной от 0,002 дюйма до 0,015 дюйма. Нанесение термического напыления на большую толщину часто приводит к риску возникновения внутренних остаточных напряжений, приводящих к самопроизвольному расслоению.
• Требования к толстой конструкции: лазерная наплавка позволяет комфортно создавать тяжелые структурные слои, превышающие 0,100 дюйма. Она легко справляется с восстановлением сильного износа. Ее почти идеальная точность формы резко сокращает последующие проходы обработки.

Материальные ограничения

Термическое напыление обеспечивает беспрецедентную универсальность материалов. Он легко наносит термобарьерные покрытия (TBC), чистую керамику и специальные полимеры. Кроме того, он выдерживает нагрузки с высоким содержанием карбида вольфрама. Вы можете распылять до 88% карбида вольфрама (WC), не вызывая растрескивания матрицы.

Лазерная наплавка сталкивается с более строгими ограничениями. Максимальное содержание WC составляет около 60% из-за разницы в тепловом расширении между частицами карбида и матрицей расплавленного металла. Что еще более важно, он не может обрабатывать неметаллы. Поскольку для этого требуется сварочная ванна расплава, керамика и полимеры остаются строго несовместимыми с лазерами.

Сравнительная таблица целостности покрытия

Платформа приложения: согласование процесса с компонентом

Инженерные группы должны оценивать компоненты на основе их уникальных эксплуатационных требований. Выбор между этими двумя методами требует внимательного рассмотрения механических нагрузок, геометрии детали и воздействия окружающей среды.

Когда лазерная наплавка является обязательным выбором

1. Экстремальная механическая нагрузка : компоненты, подвергающиеся высокому скручиванию, агрессивному напряжению сдвига или постоянной усталостной нагрузке, требуют металлургической связи. Такие области применения, как валы ядерных насосов, скважинные буровые инструменты и критические седла подшипников, быстро разрушают механически соединенные детали. Покрытия
2. в агрессивной среде: морское оборудование, подводное оборудование и клапаны для химической обработки требуют абсолютной барьерной защиты. Отсутствие пористости эффективно предотвращает гальваническую и точечную коррозию.
3. Восстановление сильного износа: когда деталь теряет значительную размерную массу, лазерная наплавка обеспечивает структурную целостность, необходимую для надежного восстановления больших площадей

Когда термоспрей — лучший выбор

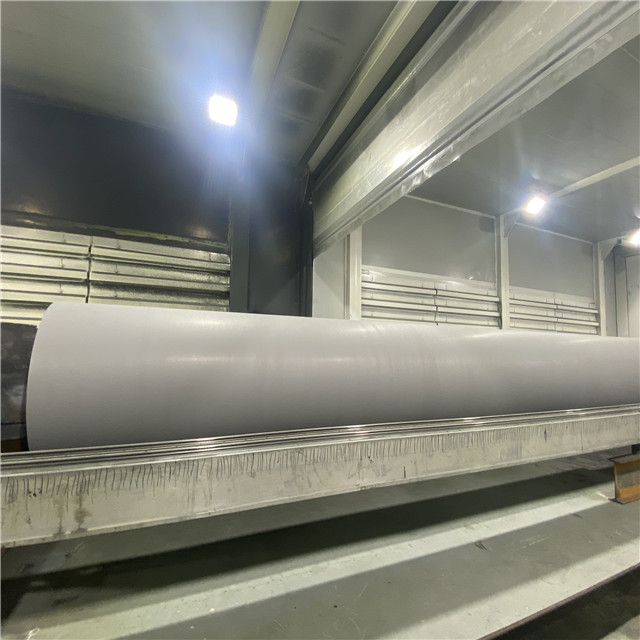

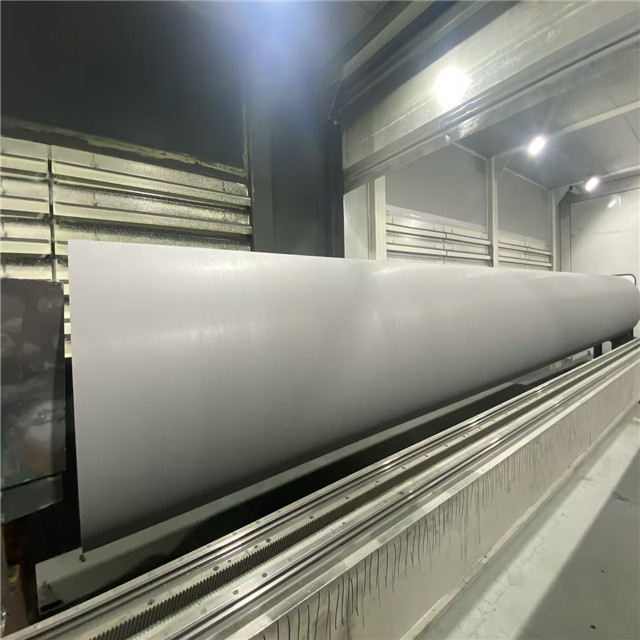

1. поверхности : процесс термического напыления эффективен при работе с массивными площадями. экономичное покрытие. Нанесение покрытия на массивный стальной резервуар или крупногабаритный промышленный каток становится высокоэффективным при использовании высокоскоростного распыления.
2. Ремонт оборудования для термического напыления: технические специалисты могут использовать установки для дугового или газопламенного напыления непосредственно на нефтеперерабатывающем заводе или на верфи. И наоборот
3. , мощные лазерные ячейки обычно представляют собой стационарные, сильно экранированные системы с ЧПУ или роботизированные системы, расположенные в специализированных мастерских. Для корпусов аэрокосмической отрасли или закаленных сплавов, где абсолютное нулевое плавление подложки является обязательным, термическое напыление обеспечивает безопасное и малоударное решение.
4. Интеграция теплового барьера: лопатки турбин реактивных двигателей требуют чисто керамических барьерных покрытий. Только термическое напыление может успешно нанести эти неплавкие неметаллические барьеры.

Заключение

Выбор правильного процесса обработки поверхности определяет надежность вашего наиболее важного оборудования. Вам следует избегать рассмотрения одной технологии как универсально лучшей, чем другая. Они служат различным, непересекающимся промышленным целям.

Выбирайте лазерную наплавку, если вам требуется бескомпромиссная прочность металлургического соединения, толстый размерный ремонт для тяжелых условий эксплуатации и исключительная коррозионная стойкость. Выбирайте процесс термического напыления, когда вам требуется крупномасштабное экономичное покрытие, интеграция с керамикой или неметаллом, портативность в полевых условиях и сверхтонкие прецизионные покрытия.

Следующий шаг требует сбора конкретных эксплуатационных данных. Мы советуем проконсультироваться напрямую со специалистом по поверхностному проектированию. Предоставьте им точную информацию о химическом составе вашего субстрата, пиковых рабочих температурах и необходимых допусках на размеры. Эти объективные данные помогут вам выбрать идеальное решение по нанесению твердого покрытия для ваших активов.

Часто задаваемые вопросы

Вопрос: Можно ли использовать лазерную наплавку для нанесения керамических покрытий?

Ответ: Нет. Лазерная наплавка предполагает одновременное интенсивное плавление базовой подложки и впрыскиваемого порошка с образованием сварочной ванны. Керамика обладает исключительно высокими температурами плавления и не образует металлических сварных швов. Для эффективного нанесения чистых керамических барьерных покрытий необходимо использовать методы термического напыления, такие как плазменное напыление.

Вопрос: Термическое напыление дешевле, чем лазерная наплавка?

О: В целом да, особенно для первоначального применения и покрытия больших площадей поверхности. Базовое оборудование, расходные порошки и нормы внесения остаются более экономичными. Тем не менее, лазерная наплавка обеспечивает исключительную долгосрочную окупаемость инвестиций и значительно более длительный срок службы компонентов, которые подвергаются повторяющимся механическим поломкам, тем самым сокращая общее время простоя при обслуживании.

Вопрос: Какой процесс вызывает меньше искажений?

Ответ: Оба основных метода поддерживают безопасную и низкую общую температуру детали. Чистое термическое напыление вызывает немного меньший локальный тепловой удар по основному металлу. Однако, если ваше термическое напыление требует последующего наплавления для достижения металлургического соединения, лазерная наплавка сразу же становится гораздо более безопасным выбором с низкими искажениями.
